Kühlung

Moderne ATC-Frässpindeln arbeiten in einem bestimmten Temperaturbereich, um die Genauigkeit und übermäßigen Verschleiss zu verhindern. Deswegen werden im Internet überall Wasserkühler angeboten.

Aber aufgepasst!

Die meisten sind für Lasercutter oder -gravierer ausgelegt und kühlen einfach nur warmes Wasser ab.

Frässpindeln benötigen ein definiertes Temperaturfenster von z.B. 20 bis 25 ° Celsius. Dies bedeutet, wenn man im Winter seine Fräse einschaltet und die Temperatur bei 12 ° C ist, so wird das "Kühlwasser" erst einmal temperiert und die Spindel auf Mindesttemperatur erwärmt. Während der Arbeit steigt die Temperatur über die Höchsttemperatur und die Kühlung beginnt die überschüssige Wärmeenergie an die Umgebung abzuleiten.

Ist im Sommer die Umgebungsluft über 20 °C, so benötigt man ein Kühlgerät mit Klimakompressor.

Diese Kühlgeräte kosten Geld! Falls in diesem Gerät ein Bauteil, wie Pumpe, Heizung, Kühlung, Umschaltventile, Sensoren, Steuerung, etc. ausfällt wird es teuer.

Wir bieten universelle Temperiersysteme an. Diese sind erprobt, günstig, extrem energieeffizient, leicht zu warten, einfach zu reparieren und können von jedermann optimal an die eigenen Bedürfnisse angepasst werden.

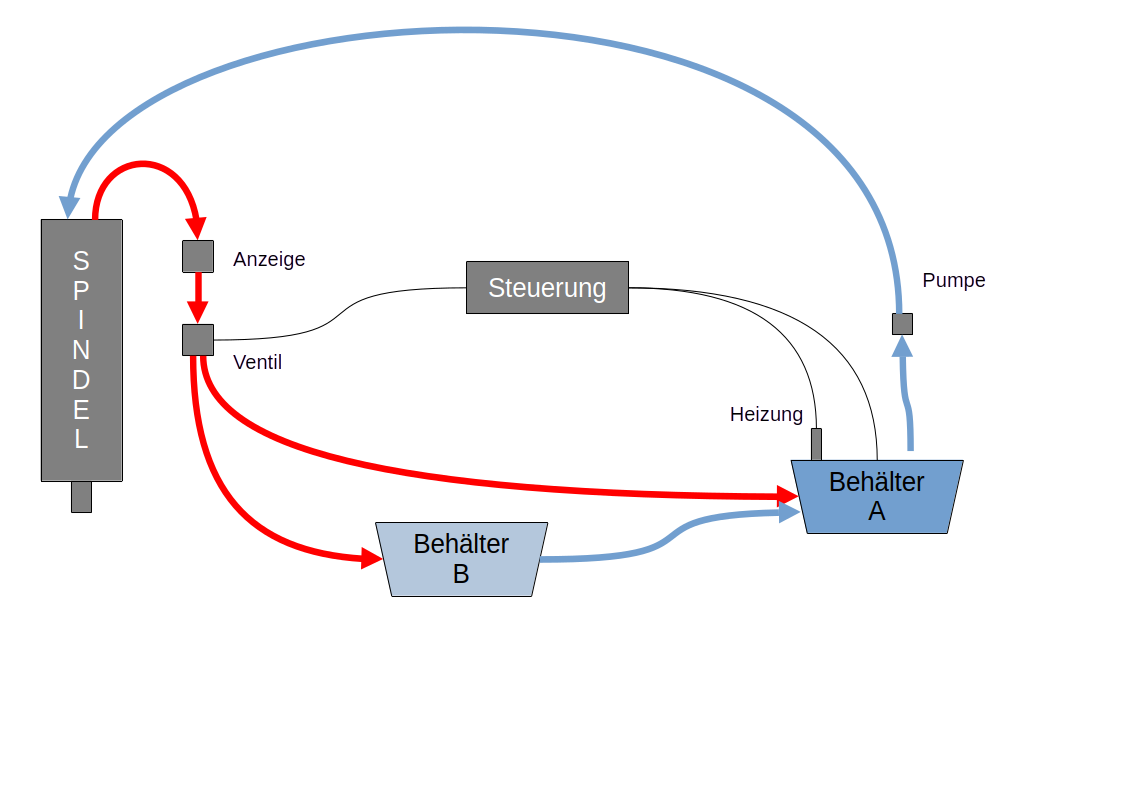

Das Funktionsprinzip ist einfach. Das Kühlwasser in Behälter A wird mittels Druckpumpe zur Frässpindel befördert. Das rückfliessende Kühlwasser durchtrömt eine Anzeige, auf welcher der Duchfluss kontrolliert werden kann (kein Durchflus oder Luft = Überhitzung der Spindel!).

Danach wird das Kühlwasser über ein 3/2 Wege-Ventil zurück in den Behälter A oder, zur Kühlung, DURCH Behälter B geleitet. Eine Steuerung misst kontinuierlich die Kühlwassertemperatur.

Ist diese zu niedrig wird die Heizung aktiviert. Ist die Temperatur zu hoch, so wird das Kühlwasser, über Wärmetauscher, durch den Behälter B geleitet.

Dieser kann auch ein Gartenteich, Regentonne oder ein sonstiges Gefäß sein.

Wichtig ist nur, das es groß und/oder kühl genug ist, um die Wärmeleistung der Frässpindel aufnehmen zu können.

Anmerkung: eine 3 kW Spindel gibt im Dauerbetrieb unter Volllast bei einem Wirkungsgrad von 90% ca. 300 W an Wärme ab.

So lange die Wassermenge über Nacht abkühlen kann, wird kein Kühlaggregat, Kompressor oder sonstiger Energiefresser benötigt!

(Falls nicht, wirf eine Tüte Eiswürfel rein oder arbeite mit Verdunstungskälte)

Das 3/2 Wege-Wasserventil benötigt nur Strom zum Umschalten. In Ruhe wird kein Strom benötigt!
