ATC Magazine

Unsere erprobten Werkzeugwechselmagazine sind "Made in Germany"!

Somit können wir schnell auf den Markt reagieren und ohne größere Umwege Sonderwünsche berücksichtigen.

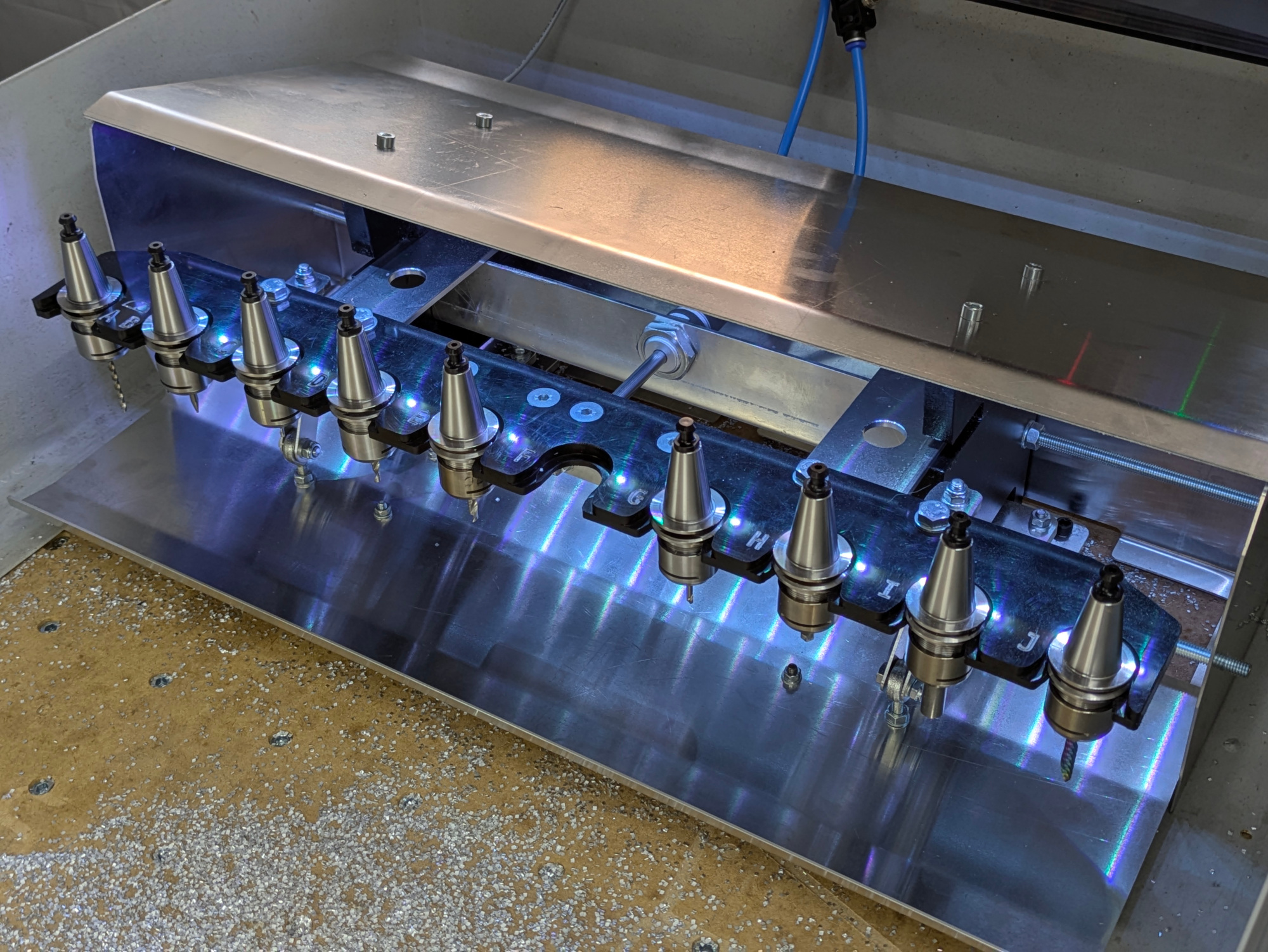

Die ATC Magazine sind ausgelegt für den Einsatz in CNC-Fräsen mit automatischem Wekzeugwechsler (ATC).

Das Magazin kann außerhalb des Arbeitsraumes platziert werden. Die Werkzeughalter fahren 75 mm in den Arbeitsraum und werden nach dem Werkzeugwechsel eingezogen und mit einer Klappe vor Verschmutzung geschützt.

Wartungsfreie Gelenke (spielfrei) und robuste und sehr leise Gleitlagerführungen. Pneumatisch betrieben. Mit induktiven Sensorausgängen für Positionsbestätigung (offen/geschlossen). Komplett wasserfest, lösemittelbeständig und ölfest, für Kühlmitteleinsatz oder trocken. Temperaturbereich 5-50 °C.

Gehäusemaße: 630 x 280 x 210mm hoch, Werkzeugabstand: 60 mm

Befestigung über zwei Grundplatten (incl.) mit je drei Löchern für M6 oder M8 Schrauben

Lochabstand: 400 mm (80mm Nutenabstand)

Durch einen Referenzpunkt (Fadenkreuz) ist die Einrichtung in kürzester Zeit erreicht!
